Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: JIAYAO/RUNXI/OEM/ODM
Πιστοποίηση: ISO9001:2008
Αριθμό μοντέλου: EN853 1SN/SAE100 R1
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 μέτρο
Τιμή: US$ 1 Meter
Όροι πληρωμής: Λ/Κ, Τ/Τ
Υλικό: |
Λάστιχο νιτριλίων |
Ικανότητα: |
Σωλήνες λάδι από καουτσούκ |
Χρώμα: |
Μαύρο |
Ονομασία προϊόντος: |
Υδραυλικός σωλήνας με σύρμα πλέξης |
Εφαρμογή: |
Σύστημα ψύξης με λάδι |
Τύπος: |
Αξιολόγηση της ποιότητας |
Υλικό: |
Λάστιχο νιτριλίων |
Ικανότητα: |
Σωλήνες λάδι από καουτσούκ |
Χρώμα: |
Μαύρο |
Ονομασία προϊόντος: |
Υδραυλικός σωλήνας με σύρμα πλέξης |
Εφαρμογή: |
Σύστημα ψύξης με λάδι |
Τύπος: |
Αξιολόγηση της ποιότητας |
DIN EN853 1SN
Δομή προϊόντος:

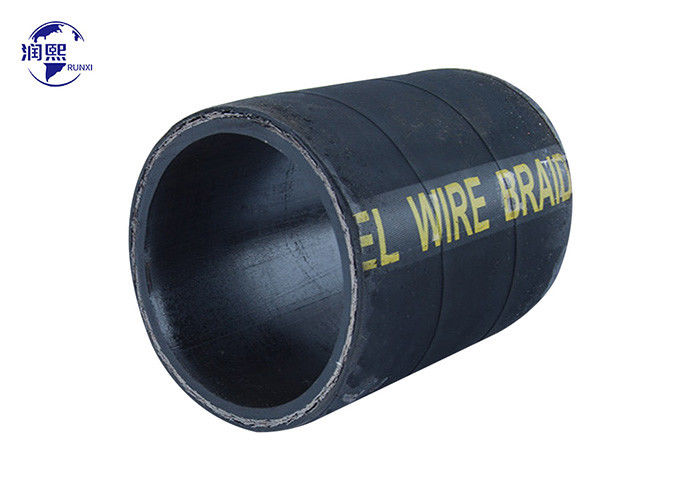

Ένας υδραυλικός σωλήνας υψηλής πίεσης με πλέξιμο από χάλυβα καουτσούκ-Αυτός ο σωλήνας πρέπει να αποτελείται από έναν εσωτερικό σωλήνα από ανθεκτικό στο λάδι συνθετικό καουτσούκ, μια ενιαία ενίσχυση πλέξης από χάλυβα καουτσούκ,και κάλυμμα από συνθετικό καουτσούκ ανθεκτικό στο λάδι και στις καιρικές συνθήκες.
|
Μέγεθος
|
Μέγεθος
|
Ι.Δ. |
W.D.
|
Υπερβολική.
|
W.P.
|
Π.Π.
|
Πυρετός |
min B.R.
|
W.T.
|
||||||||
| χμ | Δοκίμημα | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Μαξ | MPa | Ψι | MPa | Ψι | MPa | Ψι | χιλιοστό | χμ |
Κίλα/μέτρο
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Ο σωλήνας υψηλής πίεσης είναι φτιαγμένος από εσωτερικό καουτσούκ, μεσαίο καουτσούκ, ένα στρώμα ξύλου και εξωτερικό καουτσούκ.
Ένα ατσάλινο σύρμα ελαστικό πλεγμένο υψηλής πίεσης υδραυλικά Σωλήνα:
Ο σωλήνας αυτός αποτελείται από έναν εσωτερικό σωλήνα από ανθεκτικό στο λάδι συνθετικό καουτσούκ, μια ενιαία ατσάλινη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη καουτσούκ.
Σκοπός:Κατάλληλο για υδραυλικά υγρά με βάση το πετρέλαιο και το νερό.
Θερμοκρασία λειτουργίας:-40 oC έως +100 oC.
Ο υδραυλικός σωλήνας χρησιμοποιείται οπουδήποτε σε υδραυλικό σύστημα που απαιτεί ευέλικτη σύνδεση μεταξύ δύο πύλων υγρού.Ένας υδραυλικός σωλήνας είναι ένας συνθετικός σωλήνας από καουτσούκ περιτριγυρισμένος από κάποιο είδος ευέλικτης αντοχής που ενισχύει την επικάλυψη, όπως μέταλλο ή ίνες, και κατόπιν καλύπτεται με άλλο καλαμπόκι
1Τα εσωτερικά και εξωτερικά στρώματα καουτσούκ είναι κατασκευασμένα από συνθετικό καουτσούκ με εξαιρετική αντοχή στο λάδι.
2Το ενισχυτικό στρώμα είναι κατασκευασμένο από υλικά υψηλής αντοχής χημικών ινών.
3Η θερμοκρασία του μέσου μετάδοσης είναι - 40 - + 55 oC.
Πίεση εκρήξεως: περισσότερη από 4 φορές την πίεση εργασίας.
|
Δημόσιο 规格 Μέγεθος
|
英制 规格 Μέγεθος
|
Εσωτερική 径 Ι.Δ.
|
增强 στρώμα διάμετρος W.D.
|
Εξωτερικό Υπερβολική.
|
Το μέγιστο εργασιακή πίεση W.P.
|
δοκιμή πίεσης Π.Π.
|
Το μικρότερο. 爆破 πίεση Πυρετός
|
Το μικρότερο. - Τραγούδι μισό. min B.R.
|
Βάρος W.T.
|
||||||||
| Το μικρότερο. | Το μέγιστο | Το μικρότερο. | Το μέγιστο |
Α 型
|
ΑΤ 型
|
||||||||||||
| χμ | Δοκίμημα | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Μαξ | MPa | Ψι | MPa | Ψι | MPa | Ψι | χιλιοστό | χμ |
Κίλα/μέτρο
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
