Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: JIAYAO/RUNXI/OEM/ODM
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: Επικοινωνία με ταχύτητα σύνδεσης
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: US$ 1
Όροι πληρωμής: Λ/Κ, Δ/Π, Τ/Τ
Σύνδεση: |
Αρσενικό & θηλυκό |
Δομή: |
Έλεγχος |
Εύκαμπτος ή άκαμπτος: |
Σκληρό |
Υλικό: |
Ανοξείδωτο/χαλκός/αργίλιο |
Τύπος: |
Τύπος |
Ονομασία προϊόντος: |
camlock σύζευξη |
Σύνδεση: |
Αρσενικό & θηλυκό |
Δομή: |
Έλεγχος |
Εύκαμπτος ή άκαμπτος: |
Σκληρό |
Υλικό: |
Ανοξείδωτο/χαλκός/αργίλιο |
Τύπος: |
Τύπος |
Ονομασία προϊόντος: |
camlock σύζευξη |
Συμπλέκτες Camlock,Οι σύνδεσμοι με καμάκι και αυλαία είναι ένας τύπος σύνδεσης ταχείας αποσύνδεσης που χρησιμοποιείται συνήθως σε βιομηχανικές εφαρμογές για τη μεταφορά υγρών, σκόνης και κόκκων.
Τα εξαρτήματα Camlock είναι αλυσοδέσματα που επιτρέπουν στους χρήστες να συνδέουν ή να αποσυνδέουν γρήγορα σωλήνες, σωλήνες ή σωλήνες χωρίς εργαλεία.Οι σύνδεσμοι αυτοί αποτελούνται από έναν αρσενικό προσαρμογέα με αυλακώσεις και έναν θηλυκό σύνδεσμο καμάρας με χειροπέδες ή χέρια.
Αποτελείται από δύο κύρια στοιχεία:το αρσενικό προσαρμογέα (γνωστό επίσης ως "καμ" ή "αρσενικό άκρο") και το θηλυκό ζεύγη (γνωστό επίσης ως "ροουβ" ή "θηλυκό άκρο").
Τύποι:Α, Β, C, D, E, F, DC, DP
Υλικά:304/316 Ατσάλι από ανοξείδωτο χάλυβα, χαλκό, αλουμίνιο, PP
Η συσκευή αυτή τύπου A έχει αρσενική σύνδεση σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσης σύνδεσηςΤο αρσενικό πλευρά camlock αυτού του ζεύξης θα συνδέσει μόνο σε ένα θηλυκό camlockΗ θηλυκή πλευρά θα συνδεθεί με έναν αρσενικό σωλήνα NPT (National Pipe Tapered).
Το σώμα του είναι κατασκευασμένο από αλουμίνιο. Τα αλουμίνιο είναι ελαφριά και ανθεκτικά στη διάβρωση και την τριβή.Οι σφραγίδες Buna-N είναι ανθεκτικές στο καύσιμο., πετρέλαιο και άλλα χημικά.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Ψι | Κωδικός | Μονάδα μέτρησης: σε |
Δήμος Μέγεθος |
||||
| Α | Β | Γ | D | Ε | Τ | ||||
| CAM-07-A-AL | 3/4' | 250 | Α75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4' |
| CAM-10-A-AL | 1' | 250 | Α100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4" | 250 | Α125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2' | 250 | Α150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2' |
| CAM-20-A-AL | 2' | 250 | Α200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2" | 150 | Α250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2" |
| CAM-30-A-AL | 3' | 125 | Α300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | Α400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | Α600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Αυτό το αλουμινένιο κλειδαριό τύπου Β έχει θηλυκό σύνδεσμο σύνδεσης γρήγορης σύνδεσης (καμ και αυλάκι) σε μια πλευρά και αρσενικό NPT στην άλλη πλευρά.Η θηλυκή πλευρά camlock αυτού του ζευγαριού θα συνδέσει μόνο σε ένα αρσενικό camlockΗ αρσενική πλευρά θα συνδεθεί με μια θηλυκή NPT (National Pipe Tapered).
Το σώμα αυτού του αλουμινίου είναι ελαφρύ και ανθεκτικό στη διάβρωση και σε ορισμένα χημικά.Αυτή η σφραγίδα είναι κατασκευασμένη από καουτσούκ NBR (Buna-N)Οι σφραγίδες Buna-N είναι ανθεκτικές στο καύσιμο, το λάδι και άλλα χημικά.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | Μέγεθος NPT | ||||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | D | Ε | Τ | ||
| CAM-07-B-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Η συσκευή αυτή τύπου C (Cam and Groove) έχει θηλυκό σύνδεσμο γρήγορης σύνδεσης camlock σε μία πλευρά και ένα σχοινί στη δεύτερη πλευρά.Η θηλυκή πλευρά camlock αυτού του ζευγαριού θα συνδέσει μόνο σε ένα αρσενικό camlockΗ πλευρά του ράβδου του σωλήνα θα συνδεθεί με το σωλήνα.
Το σώμα του είναι κατασκευασμένο από αλουμίνιο. Τα αλουμίνιο είναι ελαφριά και ανθεκτικά στη διάβρωση και την τριβή.Οι σφραγίδες Buna-N είναι ανθεκτικές στο καύσιμο., πετρέλαιο και άλλα χημικά.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | ||||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | D | Ε | ||
| CAM-07-C-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

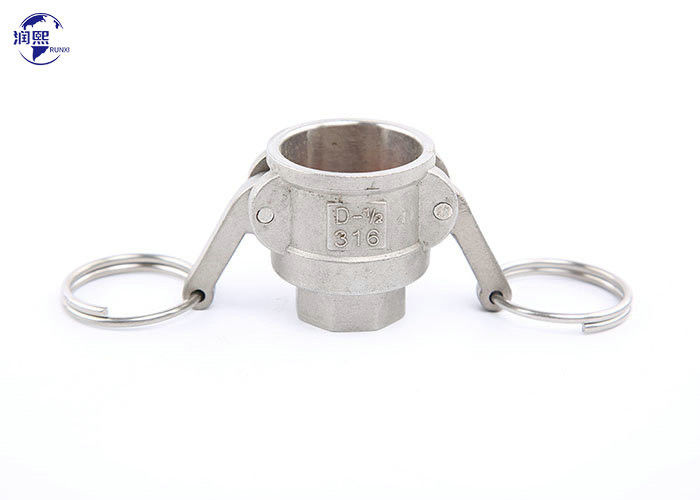

Η συσκευή αυτή τύπου D (Cam and Groove) έχει θηλυκό σύνδεσμο γρήγορης σύνδεσης camlock σε μια πλευρά και θηλυκό NPT στην άλλη πλευρά.Η θηλυκή πλευρά camlock αυτού του ζευγαριού θα συνδέσει μόνο σε ένα αρσενικό camlockΗ θηλυκή πλευρά θα συνδεθεί με έναν αρσενικό σωλήνα NPT (National Pipe Tapered).
Το σώμα του είναι κατασκευασμένο από αλουμίνιο. Τα αλουμίνιο είναι ελαφριά και ανθεκτικά στη διάβρωση και την τριβή.Οι σφραγίδες Buna-N είναι ανθεκτικές στο καύσιμο., πετρέλαιο και άλλα χημικά.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | Μέγεθος NPT | ||||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | D | Ε | Τ | ||
| CAM-07-D-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Η συσκευή αυτή τύπου E έχει έναν αρσενικό σύνδεσμο γρήγορης σύνδεσης στη μία πλευρά και ένα σχοινί στη άλλη πλευρά.Η πλευρά του ράβδου του σωλήνα μπορεί να προσαρμοστεί στο σωλήνα.
Το σώμα αυτού του κοχλιδιού είναι κατασκευασμένο από αλουμίνιο. Οι κοχλιδιές κλειδαριού είναι ελαφριά και ανθεκτικές στη διάβρωση και την τριβή.Αυτά τα εξαρτήματα καμάρας και αυλακώματος είναι κατάλληλα για χρήση με νερό, υδραυλικά έλαια, ψυκτικά, βενζίνη και άλλα προϊόντα πετρελαίου.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | |||||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | D | Ε | F | ||
| CAM-07-E-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Η συσκευή τύπου F camlock (Cam and Groove) διαθέτει έναν ανδρικό προσαρμογέα γρήγορης σύνδεσης camlock σε μία πλευρά και ανδρικές ακτίνες NPT στην άλλη πλευρά.Το αρσενικό πλευρά camlock αυτού του ζεύξης θα συνδέσει μόνο σε ένα θηλυκό camlockΗ αρσενική πλευρά θα συνδεθεί με την θηλυκή NPT (Εθνική Τάιπερ Πύλη) τεντωμένη σωλήνα.
Το σώμα αυτού του κοχλιδιού είναι κατασκευασμένο από αλουμίνιο. Οι κοχλιδιές κλειδαριού είναι ελαφριά και ανθεκτικές στη διάβρωση και την τριβή.Αυτά τα εξαρτήματα καμάρας και αυλακώματος είναι κατάλληλα για χρήση με νερό, υδραυλικά έλαια, ψυκτικά, βενζίνη και άλλα προϊόντα πετρελαίου.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | Μέγεθος NPT | |||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | D | |||
| CAM-07-F-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4' |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2' |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Ο εν λόγω τύπος DC camlock (Cam and Groove) έχει γυναικείο σύνδεσμο γρήγορης σύνδεσης που συνδέεται με ένα πρότυπο αρσενικό σύνδεσμο cam και groove.
Το σώμα είναι κατασκευασμένο από αλουμίνιο. Τα εξαρτήματα κλειδαριού αλουμινίου είναι ελαφριά και ανθεκτικά στη διάβρωση και την τριβή.Οι σφραγίδες Buna-N είναι ανθεκτικές στο καύσιμο.Τα χέρια της καμάρας είναι κατασκευασμένα από ανοξείδωτο χάλυβα και περιλαμβάνουν δύο καρφιά κλειδώματος.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | ||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | ||
| CAM-07-DC-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Αυτό το ανδρικό κάμερο τύπου DP (Cam and Groove) έχει έναν ανδρικό προσαρμογέα γρήγορης σύνδεσης που συνδέεται με ένα τυπικό ανδρικό κάμερο και ζεύξη ζεύξης.Το βύσμα σκόνης καμάρας και αυλαίας που χρησιμοποιείται για να κλείσει το τέλος ενός σωλήνα ή σωλήνα με ένα θηλυκό ζεύγος καμάρας και αυλαίας.
Το σώμα είναι κατασκευασμένο από αλουμίνιο. Τα αλουμινένια εξαρτήματα κλειδαριού καμάρας είναι ελαφριά και ανθεκτικά στη διάβρωση και την τριβή.ψυκτικά, βενζίνης και άλλων προϊόντων πετρελαίου.
| Μέρος Νο. |
Ονομαστικό Μέγεθος |
Εργασιακή πίεση: | Μονάδα μέτρησης: σε | ||||||
| ΑΛ | BR | PP | ΑΕ | Σ.Σ. | Α | Β | Γ | ||
| CAM-07-DP-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
