Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: JIAYAO/RUNXI/OEM/ODM
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: Γρήγορος σύνδεσμος
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: US$ 1/Piece
Όροι πληρωμής: Λ/Κ, Τ/Τ
Σύνδεση: |
Αρσενικό & θηλυκό |
Δομή: |
Έλεγχος |
Εύκαμπτος ή άκαμπτος: |
Σκληρό |
Ονομασία προϊόντος: |
Γρήγορη σύνδεση |
Τύπος: |
Τύπος |
Υλικό: |
Ατσάλι ατσάλι |
Σύνδεση: |
Αρσενικό & θηλυκό |
Δομή: |
Έλεγχος |
Εύκαμπτος ή άκαμπτος: |
Σκληρό |
Ονομασία προϊόντος: |
Γρήγορη σύνδεση |
Τύπος: |
Τύπος |
Υλικό: |
Ατσάλι ατσάλι |

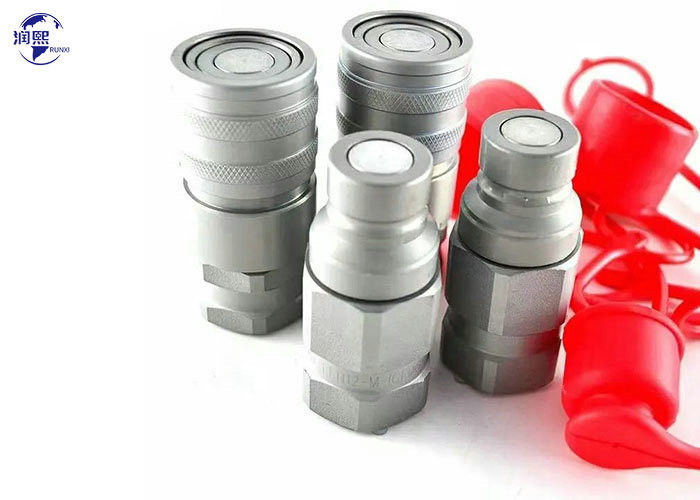

Σύνδεσμοι ταχείας σύνδεσης από ανοξείδωτο χάλυβαέχουν σχεδιαστεί για να συνδέουν και να αποσυνδέουν γρήγορα σωλήνες, σωλήνες ή εξοπλισμό χωρίς να απαιτούνται εργαλεία ή ειδικές δεξιότητες.Οι σύνδεσμοι είναι κατασκευασμένοι από ανοξείδωτο χάλυβα υψηλής ποιότητας,που παρέχει εξαιρετική αντοχή στην σκουριάΟι σύνδεσμοι ταχείας σύνδεσης από ανοξείδωτο χάλυβα είναι σε θέση να χειρίζονται εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας.
Χαρακτηριστικό:
1Οι βαλβίδες αντλιών είναι διαθέσιμες για την πρόληψη της διαρροής χωρίς σύνδεση.
2Οι βαλβίδες ανδρείας ανοίγουν αυτόματα όταν συνδέονται, εντός της ονομαστικής πίεσης λειτουργίας, για να διατηρήσουν τη ροή του επιταχυντή.
3Τα κρίσιμα μέρη σκληρύνονται για αντοχή.
4Ο ασφαλής μηχανισμός κλειδώματος της μπάλας κρατά τα δύο συμβατά μέρη μαζί.
5.Αποφυγή στρεβλώσεως του σωλήνα λόγω δυνατότητας κίνησης σε θέση ζεύξης.
6Η πρίζα και η πρίζα είναι κατασκευασμένες με ακρίβεια από στερεό υλικό.
7- Επεξεργασία επιφάνειας Cr III
8.Συμμορφώνεται με το πρότυπο ISO A. Συμβατό με την σειρά PARKER 6600, την σειρά FASTER ANV, την σειρά AEROQUIP 5600, την σειρά HANSEN HA 15000, την σειρά Tomco A5600,Υδραυλική σύνδεση γρήγορης απελευθέρωσης σειράς Stucchi BIR και σειράς Dixon K
Τυπική κατασκευή και επιλογή:
Κανονισμός:ISO7241-B, ISO16028, Αντικατάστατες με τα πρότυπα ISO 16028 και ISO 7241-A ταχείων ζεύξεων.
Εφαρμογή:
- Για την ταχεία και ασφαλή μεταφορά υγρών μεταξύ σωλήνων, σωλήνων, δεξαμενών και εξοπλισμού. (χρησιμοποιούνται για κατασκευαστικό εξοπλισμό, δασικό εξοπλισμό, υδραυλικά μηχανήματα και εξοπλισμό πετρελαίου).
- Χρησιμοποιείται ευρέως σε πνευματικά και υδραυλικά συστήματα για τη σύνδεση σωλήνων, κυλίνδρων, βαλβίδων και άλλων εξαρτημάτων.
- Χρησιμοποιείται επίσης σε γεωργικές εφαρμογές για τη σύνδεση συστημάτων άρδευσης, αντλιών και σωλήνων.
Παράμετροι ταχείας ζεύξης:
| Γρήγορη σύνδεση | |||||||
| Άρθρο | LS | ØD | ΕΣ | Α | Τ | ||
| Ε102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| Ε102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| Ε102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| Ε102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| Ε102-08SF | 95.5 | 58 | 41*6 | 21 | G1 ΕΜΠ1 | ||
| Γρήγορη σύνδεση | ||||||
| Άρθρο | Επενδύσεις | Γ | ΕΣ | Τ | ||
| Ε102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| Ε102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| Ε102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| Ε102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| Ε102-08PF | 59.5 | 36 | 41*6 | G1 ΕΜΠ1 | ||
| Μέγεθος (σε) |
ISO (μμ) |
Μέγιστη πίεση εργασίας (βάρος) |
Ονομαστική ροή (l/m) |
Min Πίεση εκρήξεως (βάρος) |
Απώλεια υγρών (ml-cc) |
||
| Σύνδεση | Σύνδεση | Άντρας | Γυναικεία | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
