Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: JIAYAO/RUNXI/OEM/ODM
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: SAE 100 R5
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 μέτρο
Τιμή: US$ 1 Meter
Όροι πληρωμής: Λ/Κ, Τ/Τ
Υλικό: |
Λάστιχο νιτριλίων |
Ικανότητα: |
Σωλήνες λάδι από καουτσούκ |
Χρώμα: |
Μαύρο/μπλε |
Ονομασία προϊόντος: |
Υδραυλικός σωλήνας με πλέξιμο από χάλυβα με κάλυψη από ίνες |
Εφαρμογή: |
Υδραυλικά ρευστά βάσεων πετρελαίου |
Τύπος: |
SAE 100 R5 |
Υλικό: |
Λάστιχο νιτριλίων |
Ικανότητα: |
Σωλήνες λάδι από καουτσούκ |
Χρώμα: |
Μαύρο/μπλε |
Ονομασία προϊόντος: |
Υδραυλικός σωλήνας με πλέξιμο από χάλυβα με κάλυψη από ίνες |
Εφαρμογή: |
Υδραυλικά ρευστά βάσεων πετρελαίου |
Τύπος: |
SAE 100 R5 |

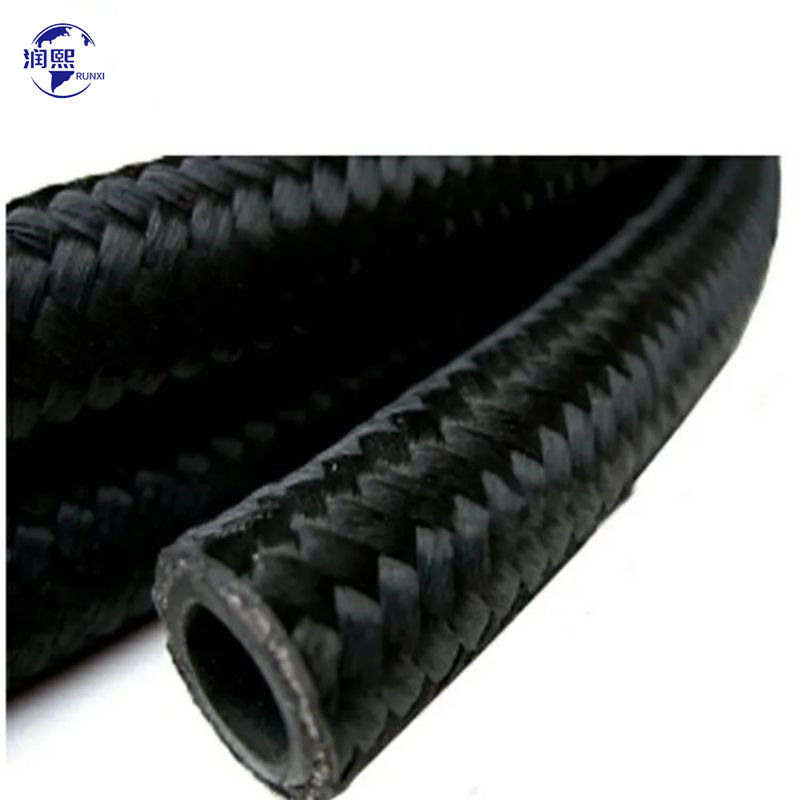

Το υδραυλικό σωλήνα SAE 100 R5, ενισχυμένο με χάλυβα και πλεγμένο με ίνες, είναι ιδανική επιλογή για εφαρμογές όπου απαιτείται μέση πίεση και αντοχή στην κόπωση από παλμούς,συμπεριλαμβανομένων των υδραυλικών υγρών με βάση το πετρέλαιοΗ συσκευή αποτελείται από εσωτερικό σωλήνα, ενίσχυση και εξωτερικό κάλυμμα.Ο σωλήνας αποτελείται από ανθεκτικό στο λάδι και θερμομόνωτο συνθετικό καουτσούκ, παρέχοντας ένα εξαιρετικό κανάλι για τη μεταφορά ελαίων ή υγρών μεταξύ των διαφόρων κατασκευαστικών στοιχείων.Παρέχοντας στο σωλήνα μια στερεή δομήΤο εξωτερικό κάλυμμα αποτελείται από πλεγμένες ίνες, παρέχοντας στο σωλήνα αντοχή σε καιρικές συνθήκες, γήρανση και διάβρωση.
ΣΤΗΣ ΚΑΤΑΣΤΗΣΗΣ:
Ο σωλήνας αυτός αποτελείται από έναν εσωτερικό σωλήνα από ανθεκτικό στο λάδι συνθετικό καουτσούκ, μια ενιαία ατσάλινη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη αλεξίπτωτη καουτσούκ.
Εφαρμογές:
Η παρούσα ενότητα καλύπτει σωλήνες που χρησιμοποιούνται με υδραυλικά υγρά με βάση το πετρέλαιο σε εύρος θερμοκρασίας -40°C ∼ +100°C.
Διοχέτευση μεσαίας πίεσης με περιορισμούς εγκατάστασης και γενικές συνθήκες
• Υγρά: ορυκτά έλαια, φυτικά έλαια και έλαια σπόρων ραπανάκης, έλαια με βάση τις γλυκόλες και τις πολυγλυκόλες, έλαια με βάση τους συνθετικούς εστέρους, έλαια σε υδατικό γαλακτώμενο, νερό, καύσιμα ντίζελ (έως 93°C).
|
Μέγεθος
|
Μέγεθος
|
Ι.Δ.
|
W.D.
|
Υπερβολική.
|
W.P.
|
Π.Π. | Πυρετός |
min B.R.
|
W.T.
|
||||||||
| χμ | Δοκίμημα | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | Μαξ | MPa | Ψι | MPa | Ψι | MPa | Ψι | χιλιοστό | χμ |
Κίλα/μέτρο
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
