Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: JIAYAO/RUNXI/OEM/ODM
Πιστοποίηση: ISO9001:2008
Αριθμό μοντέλου: SAE100 R14
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 μέτρο
Τιμή: US$ 1 Meter
Όροι πληρωμής: Λ/Κ, Τ/Τ
Υλικό: |
ΠΤΦΕ |
Απορρόφηση νερού: |
00,12% έως 0,25% |
Ποσοστό συστολής: |
00,4% έως 1,4% |
Ονομασία προϊόντος: |

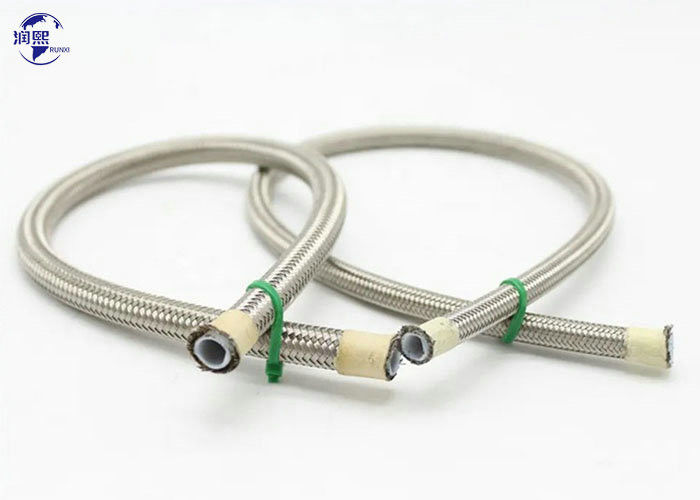

Υδραυλικός σωλήνας με πλέξιμο από PTFE Ss |
Εφαρμογή: |
Υδραυλικό σύστημα, μεταφορά υγρών υψηλής πίεσης |
Δυνατότητα τράβηξης: |
51 έως 80MPa |
Υλικό: |
ΠΤΦΕ |
Απορρόφηση νερού: |
00,12% έως 0,25% |
Ποσοστό συστολής: |
00,4% έως 1,4% |
Ονομασία προϊόντος: |
Υδραυλικός σωλήνας με πλέξιμο από PTFE Ss |
Εφαρμογή: |
Υδραυλικό σύστημα, μεταφορά υγρών υψηλής πίεσης |
Δυνατότητα τράβηξης: |
51 έως 80MPa |
Αξιολόγηση της ποιότητας των υλικών:
Το σωλήνα αυτό αποτελείται από μη αγωγόκυματοειδήςPTFE ((πολυτετραφθοροαιθυλένιο))Το εξωτερικό κάλυμμα μπορεί να είναι κατασκευασμένο από διάφορα υλικά, συμπεριλαμβανομένων των πλεξίματος από ανοξείδωτο χάλυβα, πολυουρεθάνιο ή PVC.
Πυκνωμένος σωλήνας/γραμμές από PTFE
συμπιεσμένος αέρας, φυσικό αέριο, ατμός, καύσιμο, πετρέλαιο, χημικά και φαρμακευτικά προϊόντα, ιδιαίτερα κατάλληλα για σωλήνες ατμού σε μηχανές εμβολιασμού, εγκαταστάσεις διαθερμικού πετρελαίου,γραμμές φόρτισης κρυογενούς αερίου, αγωγών εκφόρτωσης συμπιεστών, στον κλάδο της αυτοκινητοβιομηχανίας, της φαρμακευτικής βιομηχανίας και των τροφίμων.Δεν είναι κατάλληλο για λιωμένα αλκαλικά μέταλλα και αλογένια σε υψηλές θερμοκρασίες.
Το τεφλόνιο είναι κοινώς γνωστό ως πολυτετραφθοροαιθυλένιο (PTFE), επίσης γνωστό ως τεφλόνιο, τεφλόνιο, F4, πλαστικό βασιλιά κλπ., και είναι ένα κοινά χρησιμοποιούμενο μηχανικό πλαστικό με εξαιρετικές επιδόσεις.
Εξαιρετική αντοχή σε υψηλές και χαμηλές θερμοκρασίες, μακροχρόνια χρήση σε θερμοκρασία -65 °C + 260 °C: αντοχή σε καιρικές συνθήκες, αντοχή στη φωτιά, μη καύσιμη, υψηλός δείκτης οξυγόνου, μη απορρόφηση νερού,Εξαιρετική αντοχή σε ακτινοβολία, όπως η μακροχρόνια έκθεση στην ατμόσφαιρα, στην επιφάνεια της και σε διάφορες περιοχές.
Εξαιρετικές διηλεκτρικές ιδιότητες, αντοχή σε υψηλή τάση. Εξαιρετική αντοχή στη διάβρωση, σχεδόν αδιάλυτη σε οποιονδήποτε διαλύτη, δεν θα διαβρώνεται σε ισχυρά οξέα του νερού.έντονο αλκαλικό συμπυκνωμένο ελαφρύ οξείδιο του νατρίου, ισχυρό διαβρωτικό πενταφθοριούχο ουράνιο· καλή αντοχή στην φθορά Ο συντελεστής στατικής τριβής είναι ο μικρότερος μεταξύ των πλαστικών και έχει εξαιρετικές ιδιότητες αυτολύμανσης.Έχει ιδιαίτερη μη κολλητικότητα επιφάνειας και καλή αντοχή στη τράβηξη.
Χρησιμοποιείται ευρέως στον αεροδιαστημικό τομέα
Διάγραμμα μεγεθών σωλήνων PTFE:
| Μέγεθος |
Μέγεθος
|
Ι.Δ.
|
Υπερβολική.
|
W.P.
|
Π.Π.
|
Πυρετός
|
min B.R.
|
||||||
| χμ | Δοκίμημα | Ελάχιστο | Μαξ | Ελάχιστο | Μαξ | MPa | Ψι | MPa | Ψι | MPa | Ψι | χιλιοστό | χμ |
| 3.2 | 1/8 | 2.8 | 3.8 | 5.3 | 6.8 | 10.5 | 1523 | 41.4 | 6003 | 182.7 | 11992 | 1.57 | 40 |
| 5 | 3/16 | 4.4 | 5.2 | 7.1 | 8.2 | 10.5 | 1523 | 34.5 | 5003 | 68.9 | 9990 | 1.97 | 50 |
| 6.3 | 1/4 | 6.0 | 6.9 | 8.9 | 10.1 | 10.5 | 1523 | 31.0 | 4495 | 62.0 | 8990 | 2.95 | 75 |
| 8 | 5/16 | 7.5 | 8.4 | 10.4 | 11.6 | 10.5 | 1523 | 27.6 | 4002 | 55.2 | 8004 | 3.95 | 100 |
| 10 | 3/8 | 9.1 | 10.0 | 12.2 | 13.4 | 10.5 | 1523 | 24.1 | 3495 | 48.3 | 7004 | 4.92 | 125 |
| 11 | 7/16 | 9.9 | 10.9 | 12.9 | 14.3 | 7 | 1015 | 20.7 | 3002 | 41.4 | 6003 | 5.31 | 135 |
| 12.5 | 1/2 | 12.3 | 13.3 | 15.3 | 16.8 | 5.6 | 812 | 20.7 | 3002 | 41.4 | 6003 | 6.50 | 165 |
| 16 | 5/8 | 15.3 | 16.5 | 18.6 | 20.1 | 5.6 | 812 | 17.2 | 2494 | 34.5 | 5003 | 7.87 | 200 |
| 19 | 3/4 | 18.4 | 19.6 | 21.3 | 23.3 | 5.6 | 812 | 16.8 | 2436 | 27.6 | 4002 | 9.06 | 230 |
| 22 | 7/8 | 21.4 | 23.0 | 24.6 | 26.9 | 5.6 | 812 | 12.1 | 1755 | 24.1 | 3495 | 9.06 | 230 |
| 25 | 1 | 24.6 | 26.2 | 27.8 | 29.8 | 5.6 | 812 | 12.1 | 1755 | 24.1 | 3495 | 11.81 | 300 |
| 29 | 1-1/8 | 27.8 | 29.4 | 31.9 | 31.9 | 4.2 | 609 | 8.6 | 1247 | 17.2 | 2494 | 16.14 | 410 |
